一、產品簡介
    TB系列擺線針輪減速機是我公司根據市場需求設計開發的新型產品，本產品廣泛應用于起重、運輸、冶金、礦山、石油化工、紡織、印染、工程機械、食品工業、電子等各個領域。跟老產品相比，TB系列擺線針輪減速機具有如下優點：
    1、采用本公司獨創的計算機程序優化新齒形，選擇了合理的修形方式與*佳嚙合側隙，增加同時有效嚙合齒數，使得該產品結構緊湊，體積更小，承載能力更大，運轉平穩，噪聲低，效率高，使用可靠，壽命更長；
    2、增加了機型號和電機功率的匹配，使選型更加合理；
    3、傳動比范圍更大，配置更合理，增加了小傳動比6、8和其它中間傳動比，使單級減速傳動比6～8/，達18種，雙級減速傳動比99～7569，達32種；根據需要可以采用更多級組合。

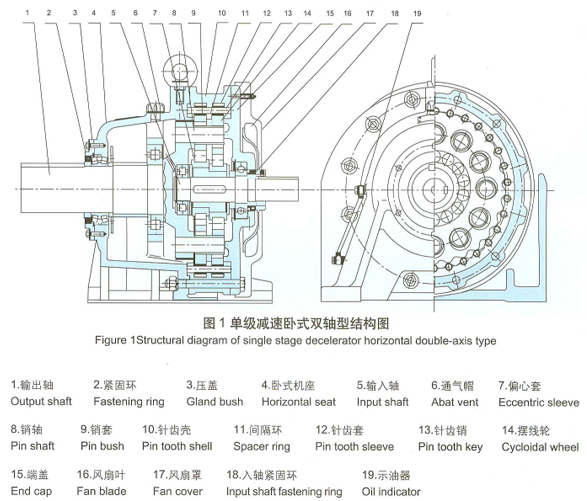

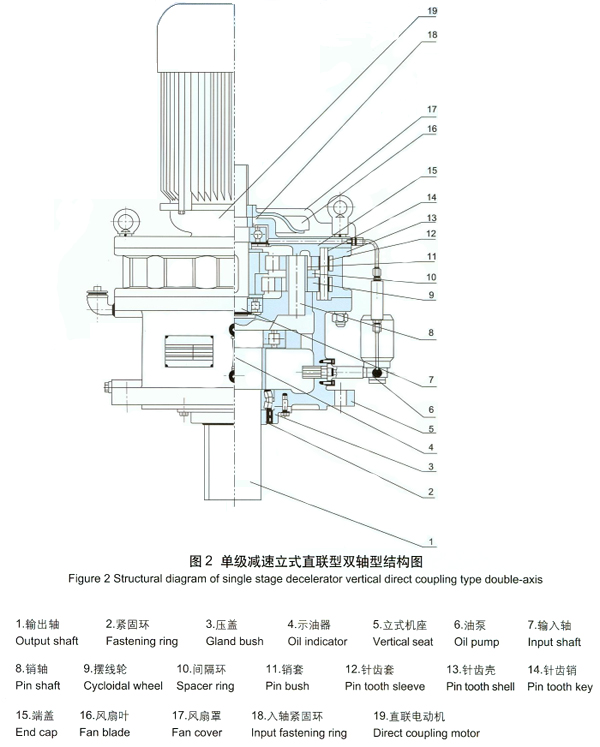

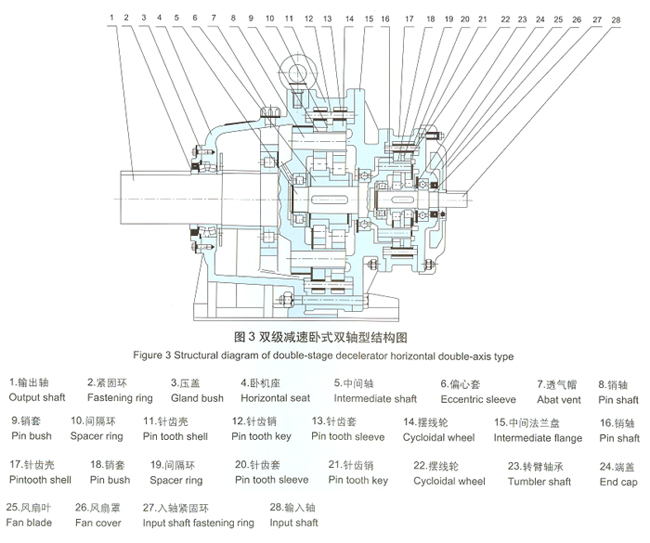

二、結構
    擺線針輪減速機全部傳動裝置可分為三部分：輸入部分．減速部分、輸出部分。
    直聯型減速機可與丫系列專用電動機組裝在一起，同時可與各類型標準電動機，如Y系列、YA系列、YB系列，YFJ系列．YCT系列，YD系列、ZD系列等通過連接法蘭聯接。

三、型號及規格     1、型號說明          TBW擺線針輪減速機為雙軸型、腳板式臥式安裝          TBL擺線針輪減速機為雙軸型、法蘭式立式安裝          TBWY擺線針輪減速機為專用異步電機直聯型、腳板式臥式安裝          TBLY擺線針輪減速機為專用異步電機直聯型、法蘭式立式安裝

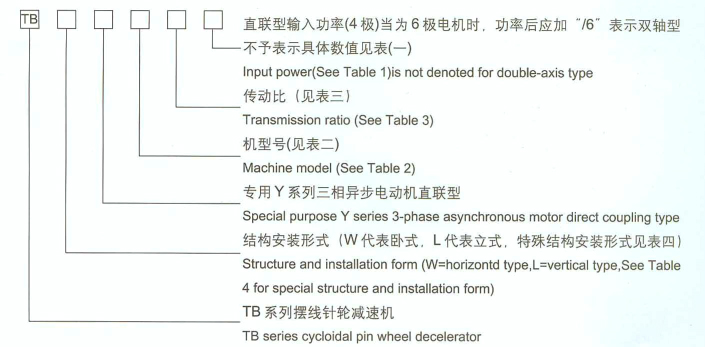

      2、型號規格表示方法

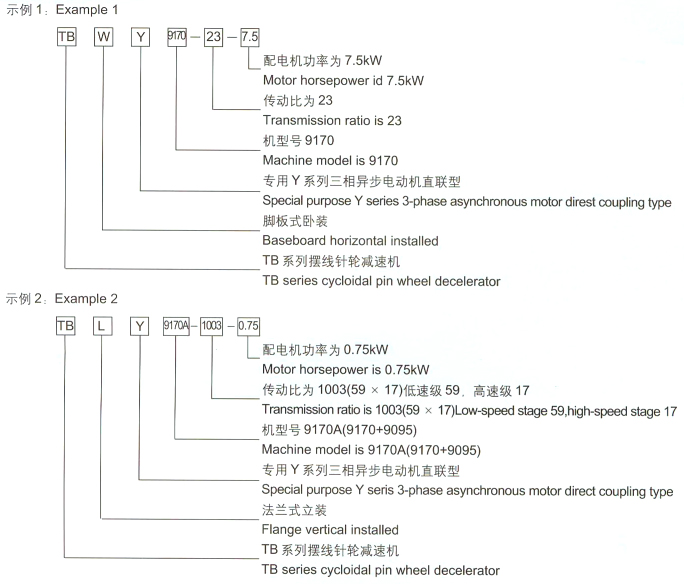

3、型號規格標記示例
